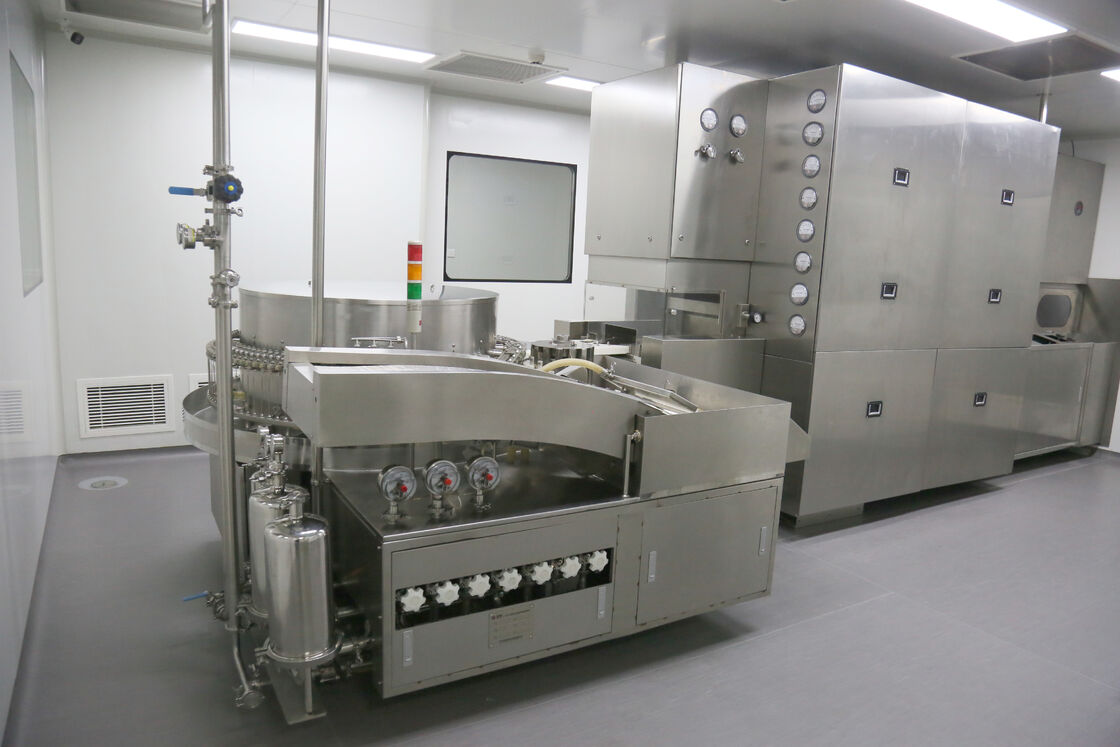

Máquina llenadora de ampollas de lavado ultrasónico con sistema automático de llenado y sellado por transferencia

Esta máquina llenadora de ampollas con lavado ultrasónico combina limpieza ultrasónica, transferencia automática, llenado de líquidos y sellado a la llama en un solo sistema. El lavado ultrasónico es el paso decisivo para el vidrio inyectable porque elimina partículas submicrónicas que el lavado a chorro por sí solo no puede desprender de la pared interior. El sistema de transferencia automática mueve las ampollas entre estaciones sin contacto humano, preservando el resultado de la limpieza hasta el sellado.

La contaminación por partículas es la principal causa de retiradas de productos inyectables en todo el mundo. El lavado estándar con chorro de agua elimina los residuos gruesos, pero deja partículas finas y residuos secos adheridos a la pared de vidrio por fuerzas electrostáticas. Cuando esas partículas entran en la solución estéril, pueden provocar fallos de materia extraña visibles en el paso de inspección del 100%, y la cuota de lotes rechazados puede alcanzar entre el 3% y el 5% en productos sensibles.

El lavado a chorro se basa en la energía de impacto del agua, que disminuye drásticamente con el tamaño de las partículas: la fuerza de adhesión de una partícula de 1 µm está dominada por las fuerzas de van der Waals que los chorros de agua no pueden superar. Los films de detergente residual y el polvo de vidrio del proceso de conformado también se unen químicamente a la pared. Sin un mecanismo de cavitación, estos contaminantes permanecen hasta que se llena la ampolla.

Esta máquina añade una etapa de lavado ultrasónico donde transductores de 28 kHz generan burbujas de cavitación que implosionan en la superficie del vidrio, liberando partículas de hasta 0,5 µm de la pared. Un proceso de tres etapas (baño ultrasónico, enjuague con chorro de agua a alta presión y secado con aire comprimido filtrado) garantiza la limpieza interna verificada por la prueba de opacidad a la luz. Las ruedas de estrella de transferencia automática transportan las ampollas directamente a la estación de llenado, de modo que las superficies limpias nunca vuelven a tocarse.

• Lavado ultrasónico de 28 kHz: la cavitación elimina partículas de hasta 0,5 µm que los chorros no pueden desprender
• Limpieza en tres etapas: baño ultrasónico, enjuague a chorro de 0,2 MPa, secado con aire filtrado
• Cadena de transferencia automática: la transferencia con rueda de estrella evita la recontaminación entre estaciones
• Enjuague compatible con WFI: el enjuague final utiliza WFI o agua filtrada de 0,22 µm bajo pedido
• Soporte de verificación de partículas: puertos de muestreo para pruebas de opacidad a la luz y de partículas microscópicas
• Llenado servo con precisión de ±0,5%: los pistones cerámicos protegen la superficie interior limpia del contacto con metales

Esta máquina es la opción adecuada para productos con límites estrictos de partículas, incluyendo antibióticos, inyecciones cardiovasculares y medios de contraste, donde el rechazo por partículas visibles es un importante factor de coste. También está especificada por plantas que han fallado auditorías de materia extraña y necesitan una mejora documentada de la limpieza. La etapa ultrasónica es particularmente valiosa para ampollas estériles liofilizadas que se someten a liofilización, donde las partículas residuales se vuelven muy visibles después de la reconstitución.

Las instalaciones que procesan ampollas de vidrio recicladas o de terceros se benefician más, ya que el vidrio reutilizado presenta más contaminación superficial que el tubo de vidrio nuevo.

Confirme primero su requisito de control de partículas: si su producto pasa fácilmente con lavado a chorro, la opción ultrasónica puede ser un coste innecesario; si observa un rechazo de materia extraña del 1-3%, el lavado ultrasónico generalmente se amortiza en un año de producción. En segundo lugar, especifique la calidad del agua de enjuague, ya que el enjuague con WFI requiere un mayor consumo de agua de aproximadamente 1,5 m³/h. En tercer lugar, compruebe el suministro de ampollas: el vidrio muy sucio o envejecido puede requerir una etapa de prelavado antes del baño ultrasónico, que podemos añadir como opción. Por último, solicite datos de pruebas de partículas del FAT del proveedor para verificar el rendimiento de limpieza con sus ampollas.

P: ¿Qué tan mejor es el lavado ultrasónico que el lavado a chorro en la práctica?

En pruebas estándar con ampollas contaminadas intencionadamente, el lavado ultrasónico reduce las partículas residuales superiores a 10 µm en más del 90% en comparación con el lavado solo a chorro. Las lecturas de opacidad a la luz suelen bajar de varios cientos a menos de 20 partículas por ml.

P: ¿La energía ultrasónica daña las ampollas delgadas de 1 ml?

No. Los transductores operan a 28 kHz con potencia controlada, y las ampollas se sujetan en bolsillos acolchados. Hemos utilizado ampollas de 1 ml a plena potencia durante años sin dañar el vidrio; la energía de cavitación se dirige al líquido, no a la estructura del vidrio.

P: ¿Se puede adaptar la etapa ultrasónica a una línea de ampollas existente?

Sí, el módulo de lavado está disponible como una unidad independiente con su propia interfaz de transferencia. Suministramos kits de adaptación para la mayoría de las máquinas llenadoras de ampollas comunes, incluyendo documentación para la revalidación.

P: ¿Qué mantenimiento requiere el sistema ultrasónico?

El conjunto de transductores debe inspeccionarse cada 2.000 horas de funcionamiento, y el agua del baño se cambia según su programa de calidad del agua. Los consumibles normales se limitan a las juntas de los transductores y los filtros de agua.

Cada máquina se prueba con agua y ampollas de prueba durante 72 horas antes de embalarla, y se envía un informe de calibración sellado con la unidad. La máquina se envuelve en film anticorrosión y se asegura en una caja de madera de grado de exportación con insertos de espuma, adecuada para transporte marítimo o aéreo. Suministramos documentación CE, GMP e ISO 9001, una garantía de 12 meses en piezas y soporte técnico remoto de por vida. La instalación in situ, la formación del operador y la asistencia de validación IQ/OQ/PQ están disponibles bajo petición.
